数控车床

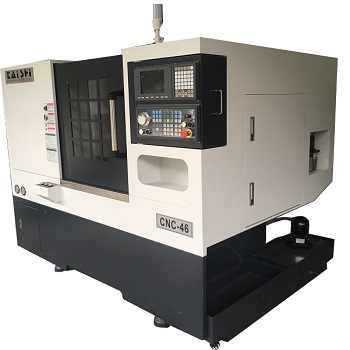

斜床身车铣复合数控车床
型号:CNC-46
品牌:台实
咨询热线:13827205317

产品详情
本机床适用于精度及尺寸一致性要求较高的铸件、钢件及有色金属的批量零件的加工,能自动完成外圆表面、圆弧表面、圆锥面、端面、多种螺纹等多种零件的钻、铰、镗孔的车削加工。

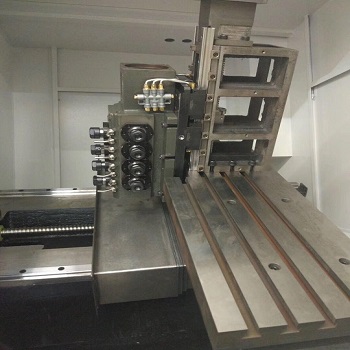

◆采用米汉纳铸铁铸造一体成型,构成为45°铸件斜床身,树脂砂铸造,刚性好。
◆机床主要的且主要关键配件均为性能佳产品,主轴采用高精密NSK P4级的斜角滚珠轴承,前3后2的装配,确保了加工精度;
◆X、Z轴都采用高刚性的银泰或上银30/P级滚珠直线导轨,配上银或银泰R32/C3级高精密丝杆,丝杆两端都采用预拉伸设计,X轴预拉变形量在0.005mm以内,Z轴在0.01mm以内,以确保更高的加工精度。
◆集中自动润滑系统,提高机床动态响应,延长导轨、丝杆使用寿命。
项目 机型 CNC-46
加工范围 床身最大回转直径 Φ450mm
最大加工直径 Φ90mm
最大加工工件长度 280mm
最大棒料通孔直径 Φ46mm
X/Z轴移动 X轴最大行程 900mm
Z轴最大行程 280mm
X轴快移速度 25/min
Z轴快移速度 25/min
X、Z轴伺服电机 1.3KW
主轴 主轴鼻端型式 A2-5
主轴通孔直径 Φ56mm
棒料通径 Φ45mm
主轴最高转速 5000rpm
伺服电机 5.5KW
筒夹及回转油缸规格 6inch
加工精度 X轴重复定位精度 ±0.003u
Z轴重复定位精度 ±0.003u
最小移动量 0.001u
电机 主轴电机功率 5.5kw
冷却水泵功率 0.25 kw
液压电机功率 0.75kw
X轴电机功率 1.3kw
Z轴电机功率 1.3kw
床身结构 床身结构形式 45°
X轴线轨规格 25mm
Z轴线轨规格 30mm
X轴丝杆直径/螺距 Φ32mm/10mm
Z轴丝杆直径/螺距 Φ32mm/10mm
刀具 刀柄规格 □20*20
镗刀杆规格 Φ20mm
外形尺寸 机床外形(长*宽*高) 2050×1650×1800mm
机床重量 2600kg
标准配件
序号 项目名称
  新代22TA数控系统
  新代4018T3面板
  新代5.5kw主电机
  新代X/Z轴伺服
  新代X轴电机1.3kw
  新代Z轴电机1.3kw
  主轴轴承
  上银/银泰X轴滚珠直线导轨
  上银/银泰Z轴滚珠直线导轨
  上银/银泰X轴R32/C3级丝杆
  上银/银泰Z轴R32/C3级丝杆
  46-A5轴头
  同步主轴8M
  液压系统
  伺服刀塔或排刀
  冷却系统
  LED工作灯(24V,12W)
  LED警示灯
  MY2232-200T数显全自动电动泵
  刀    座
  弹性夹头
  随机工具
  操作说明书
特别附件
  特殊工装夹具
  自动送料、接料装置
  卡盘
